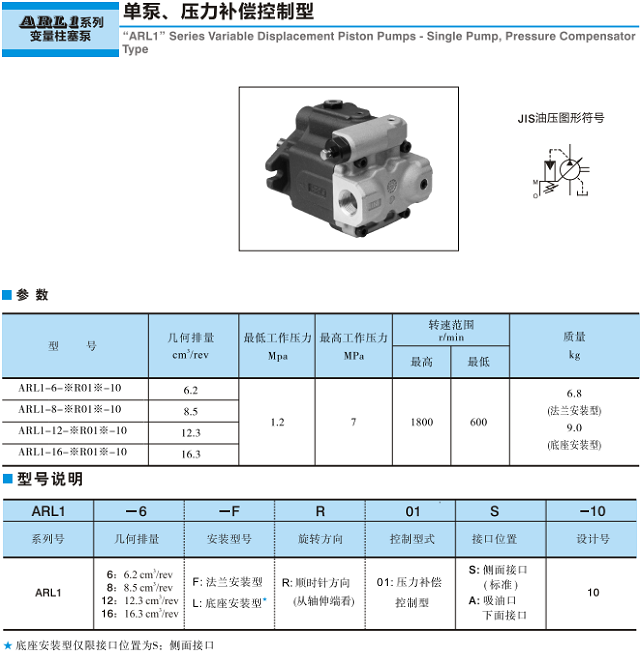

ARL1系列油研變量柱塞泵型號及相關技術參數
小巧輕便
低噪聲
適用于 6.2 至 6.3 cm3 /rev 的小排量
描述：
變量柱塞泵 – ARL1 系列– ARL1 系列柱塞泵是緊湊、低噪音、高效的壓力補償器型柱塞泵，基于 Yuken 的“A 系列/AR 系列”柱塞泵的成熟技術和可靠性。這些泵涵蓋從 4cm3/rev 到 16.3 cm3/rev 的小排量范圍。變量柱塞泵——ARL1 系列。
指示
安裝
安裝泵時，加注口應朝上。
軸對中
盡可能使用彈性聯軸器，避免彎曲或推力產生的任何應力。
最大允許偏差小于 0.1 mm TIR，最大允許偏差小于 0.2°。
吸入壓力
泵入口處的允許吸入壓力在 -16.7 和 +50 kPa 之間。
至吸入口的配管，請使用與指定的配管法蘭直徑相同的配管。
確保泵吸入口的高度距離油箱中的油位在一米以內。
管道提示
當吸入或排放口使用鋼管時，從管道到泵的過大負載會產生過大的噪音。
每當擔心負載過大時，請使用橡膠軟管。
吸入管道
如果泵安裝在油位以上，吸入管道和吸入管路過濾器應位于低于泵的位置，以防止吸入管路中有空氣。
排水管
根據圖表安裝排水管，并確保泵殼內的壓力應保持在小于 0.1 MPa 的常壓和小于 0.5 MPa 的沖擊壓力。
配管長度應小于1m，管端應浸入油中。
對于 ARL1 泵，擰入扭矩為 55 至 75 Nm。不要對接頭施加彎曲和推力扭矩。
排氣
可能需要從泵殼和出口管路中排出空氣以消除振動原因。
