YUKEN油研官網介紹油研柱塞泵A3H系列使用注意事項

更新時間：2024-12-03

　　
　　YUKEN油研A3H變量柱塞泵使用該注意什么呢？YUKEN油研官網介紹油研柱塞泵A3H系列使用注意事項。
　　一、A3H系列高壓變量柱塞泵的液壓油液使用注意事項
　　1、液壓油液
　　可使用溫度為0~60℃時油的粘度范圍為20~400m㎡/s、清潔的石油基液壓油（相當于ISOVG32或46）。
　　2、防止雜物混入
　　油液的污染會引起泵的故障和縮短壽命的原因。必須注意油液的污染控制，請保持污染度在NSA10級以內。
　　吸油口必須安裝至少100μm的管道式濾油器。回油路必須安裝一個小于10μm的管道式濾油器。
　　二、A3H高壓變量柱塞泵使用注意事項
　　1、泵安裝
　　安裝泵時加油口位置向上。
　　2、軸的對中
　　盡可能使用撓性聯軸節，以避免由于彎曲或推力引起的任何應力。注意，最大允許不同軸度誤差TIR（Total Indicator Reading）小宇0.1mm，最大允許角度誤差小宇0.2°。
　　3、吸入壓力
　　泵入口處吸入壓力在-16.7~+50kPa之間。在高于1800r/min時為0~+50kPa。吸入口配管的直徑要與所規定的管法蘭的直徑相同。泵的稀土口高度離油箱液面必須小于1m。
　　4、配管須知
　　在吸入口或輸出口使用鋼管時，由于配管對泵的額外負載可產生噪聲的原因。為了避免額外的負載，請使用橡膠軟管。
　　5、吸入管
　　如泵高于液面安裝時，吸入管和吸入管濾油器不要高于泵的接口位置，以防止空氣進入吸入管。
　　6、泄油管
　　按照下表安裝泄油管路，并應保證泵腔內的壓力保持低于0.1MPa的正常壓力，沖擊壓力小于0.5MPa。配管長度小于1m，要單獨安裝不要與返油管合流，管末端應浸沒在油中。

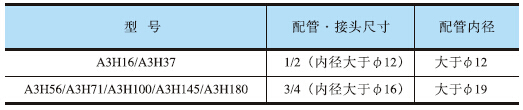

　　泄油管尺寸推薦值:

　　7、安全閥
　　回路突然閉塞，但泵回到全截流為止仍輸出的流量因而發生沖擊壓力。沖擊壓力高會容易損壞回路中的技巧、配管等，所以要在外部設置安全閥（沖擊壓力不可高于泵的最大工作壓力）。
　　8、排氣
　　泵內部及管路內有空氣混入會發生振動，請將空氣排凈。
　　9、啟動時注意
　　在第一次啟動前，通過加油口將清潔的液壓油注入（見下表）。
　　啟東時為避免氣堵現象，調節液壓回路使泵輸出的油直接回油箱。或操作換向閥，使執行元件在無負載的情況下運行。

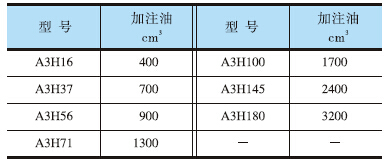

　　液壓油液加注量:

　　12、壓力調節
　　順時針調節流量調節螺釘，流量減小。相當于調節螺釘1轉的調節量，請參見下表。調節后必須擰緊螺母。

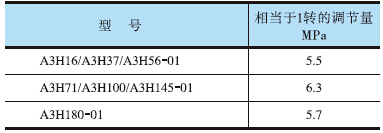

相當于壓力調節螺釘1轉的調節量：

13、流量調節
　　順時針調節流量調節螺釘，流量減小。相當于調節螺釘1轉的調節量，請參見下表。調節后必須擰緊螺母。

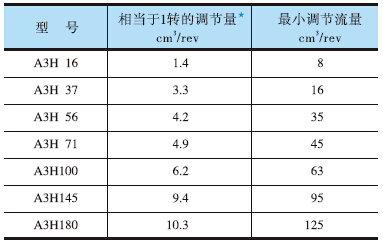

相當于流量調節螺釘1轉的調節量：

　　本文出自YUKEN油研官網http://www.losersaver.com提供，轉載請注明出處。
