油研柱塞泵A56-FR04E,A70-FR04E（法蘭安裝型）安裝尺
油研柱塞泵A56-FR04E,A70-FR04E（法蘭安裝型）安裝尺寸

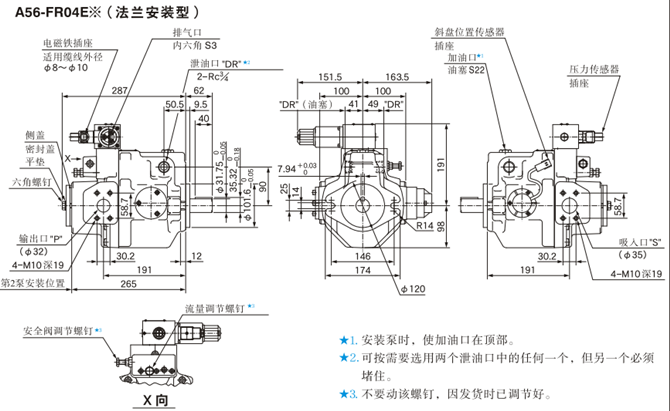

A56-FR04E※（法蘭安裝型）油研柱塞泵安裝尺寸：
★1.安裝泵時，使加油口在頂部。
★2.可按需要選用兩個泄油口中的任何一個，但另一個必須堵住。
★3.不要動該螺釘，因發貨時已調節好。
底座安裝型:
安裝支架與壓力補償控制型相同，尺寸請參見54頁。

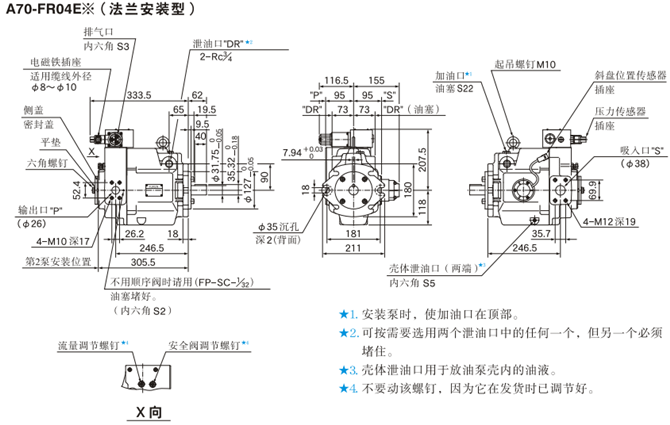

A70-FR04E※（法蘭安裝型）油研柱塞泵安裝尺寸：
★1.安裝泵時，使加油口在頂部。
★2.可按需要選用兩個泄油口中的任何一個，但另一個必須堵住。
★3.殼體泄油口用于放油泵殼內的油液。
★4.不要動該螺釘，因為它在發貨時已調節好。
底座安裝型:
安裝支架與壓力補償控制型相同，尺寸請參見55頁。
油研A系列變量柱塞泵特 點:
高效率
A16型效率特性如下圖所示，在效率方面性能突出。
低噪聲:
A16型泵的噪聲低于57.3dB（A）。測定位置泵后側1m
21MPa全截流壓力
