日本油研MBK-005,MBK-007疊加閥安裝螺釘組件
發布時間：2025-04-01
一、產品概述
日本油研（YUKEN）的MBK-005和MBK-007疊加閥是液壓系統中常用的模塊化組件，用于構建緊湊、高效的液壓回路。安裝螺釘組件是確保疊加閥正確安裝和密封的關鍵部件。

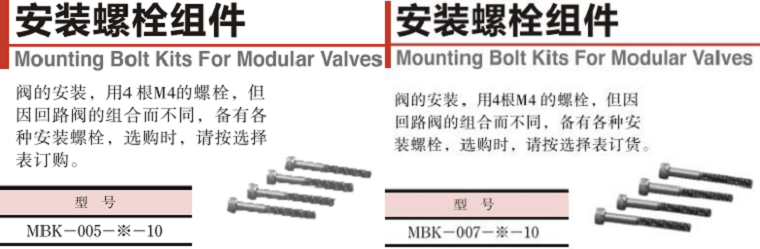

二、安裝螺釘組件構成
螺釘規格
類型：通常為內六角螺釘（Hex Socket Screw）或十字槽螺釘（Phillips Screw）。
尺寸：
MBK-005：M3×8（直徑3mm，長度8mm）或M4×10。
MBK-007：M4×12（直徑4mm，長度12mm）或M5×16。
材質：不銹鋼（SUS304）或碳鋼（表面鍍鋅處理），耐腐蝕性強。
墊圈與O型圈
平墊圈：分散壓力，防止螺釘頭壓傷閥體表面。
彈簧墊圈：防松作用，減少振動導致的螺釘松動。
O型圈：安裝在閥體安裝孔內，確保液壓油不泄漏。
安裝工具
內六角扳手（尺寸：2mm或2.5mm）。
扭矩扳手（推薦扭矩：MBK-005為2.5-3.5 N·m，MBK-007為4-5 N·m）。
三、安裝步驟
準備工作
清潔閥體安裝面和螺釘孔，確保無油污和雜質。
檢查O型圈是否完好，無變形或損傷。
安裝O型圈
將O型圈均勻壓入閥體安裝孔內，避免扭曲。
固定疊加閥
將疊加閥對準安裝孔，輕輕按壓到位。
依次穿入平墊圈、彈簧墊圈和螺釘。
擰緊螺釘
使用扭矩扳手按推薦扭矩值擰緊螺釘，確保受力均勻。
注意：避免過度擰緊導致O型圈損壞或閥體變形。
四、MBK-005與MBK-007的差異
項目 MBK-005 MBK-007
通徑 5mm（較小流量回路） 7mm（較大流量回路）
螺釘尺寸 M3×8或M4×10 M4×12或M5×16
適用壓力 21 MPa（標準型） 31.5 MPa（高壓型）
典型應用 精密機床、小型液壓站 工程機械、壓鑄機液壓系統
五、常見問題與解決方案
泄漏問題
原因：O型圈損壞或螺釘未擰緊。
解決：更換O型圈，重新按扭矩值擰緊螺釘。
螺釘松動
原因：未使用彈簧墊圈或振動過大。
解決：加裝彈簧墊圈，必要時使用螺紋鎖固膠。
安裝孔錯位
原因：閥體或疊加閥加工誤差。
解決：使用定位銷輔助安裝，或聯系制造商更換合格產品。
六、維護建議
定期檢查
每3個月檢查螺釘是否松動，O型圈是否老化。
更換周期
O型圈建議每12-18個月更換一次。
環境適應性
在高溫環境（>80℃）下，需使用耐高溫O型圈（如氟橡膠材質）。
結論
MBK-005和MBK-007疊加閥的安裝螺釘組件需根據通徑和壓力等級選擇合適的規格，并嚴格按照扭矩值擰緊。正確安裝和維護可確保液壓系統的可靠性和密封性，避免因泄漏或松動導致的故障。建議用戶在實際操作中參考油研官方技術手冊，并結合具體工況調整維護策略。
